一、概述

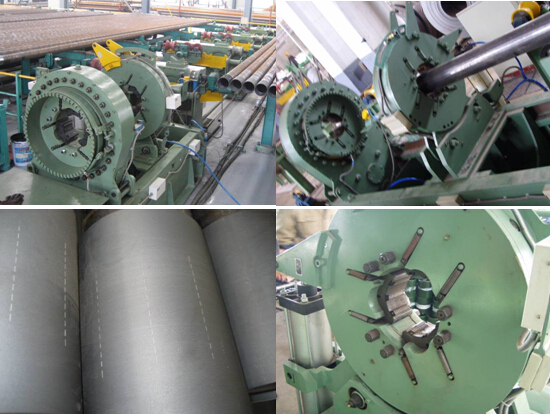

CM系列石油油套管接箍拧接机主要用于石油油套管厂对油套管与接箍的上扣和卸扣工作，也可以用在一些井下工具的拆卸和组装上。
主要特点如下：
1、CM系列接箍拧接机为液压、气动联合驱动和控制，系统简单，操作方便灵活；
2、钳牙与接箍为面接触，夹紧可靠，且夹紧点多，牙痕符合API标准，且不会损伤管体或接箍，且随钳头扭矩的变化，夹紧力自动成正比地变化，保证夹紧可靠。主钳上设有测量转动圈数的转速传感器，以便采集转速和圈数信号。转速设有高低两档，以满足不同扭矩和转速的需要。
3、CM系列拧接机对中性好，且背钳浮动，与主钳的同心度好，可满足不同公差油管、套管、接箍的使用要求；
4、颚板、钳牙更换方便；
5、在背钳上设有拉力传感器，用来测量扭矩，准确度较高，误差在±2%以内（7376 lbf.ft时）。另外，控制系统将读出的扭矩值和拧接圈数与设定值进行对比，自动的控制拧接机的动作，到达设定值时自动停止拧扣。
６、系统的控制方案采用上位机（工控机）管理，下位机（PLC）检测、控制，操作面板上设有手动/自动按钮，可方便切换。
二、性能参数
|
型号
|
CM4-25
|
CM7-30
|
CM9-40
|
CM13-50
|
CM20-60
|
|
适应管径
|
2-3/8”~4-1/2”
|
2-3/8”~7”
|
2-3/8”~9-5/8”
|
5-1/2”~13-3/8”
|
9-5/8”~20”
|
|
高档转rpm
|
1.2~25
|
0.6~24
|
0.9~24
|
0.9~25
|
1.8~23
|
|
高档扭N.m
|
10,000
|
15,000
|
16,000
|
18,000
|
20,000
|
|
低档转rpm
|
0.3~10
|
0.3~12
|
0.3~7
|
0.3~9
|
0.6~9
|
|
低档扭N.m
|
25,000
|
30,000
|
40,000
|
50,000
|
60,000
|
|
装机功Kw
|
40
|
40
|
40
|
40
|
40
|
|
液压系统压力 Mpa
|
20
|
20
|
20
|
20
|
20
|
|
气动系统压力 Mpa
|
0.4~0.6
|
0.4~0.6
|
0.4~0.6
|
0.4~0.6
|
0.4~0.6
|
|
钳头通mm
|
Φ160
|
Φ230
|
Φ280
|
Φ390
|
Φ570
|
|
中心高 in
|
1000
|
1100
|
1200
|
1200
|
1200
|
|
外形尺寸 mXmXm
|
2.8x1x1.5
|
3.2x1.1x1.7
|
3.2x1.3x1.7
|
3.2x1.5x1.8
|
3.2x1.5x1.8
|
|
主机重量 t
|
6
|
7.5
|
8.5
|
9.5
|
11
|
|
耗气m3/h
|
8
|
10
|
12
|
12
|
18
|
|
国内采用AC380±10％、50Hz电制，国外采用AC420±10％、60Hz电制
|
|
